СКС – правильный монтаж и установка

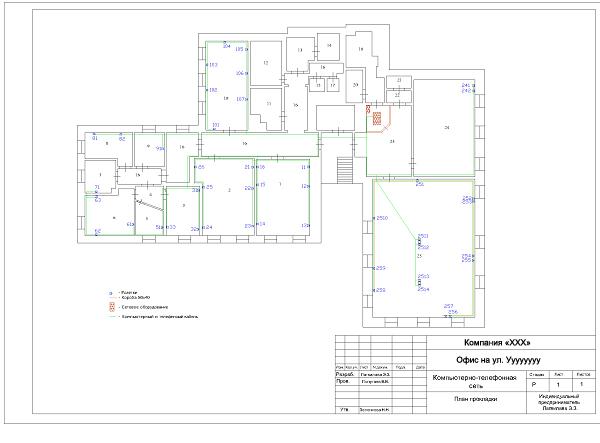

Обеспечить нормальную работу офиса или предприятия без современных средств коммуникации в настоящее время попросту невозможно. Решить вопросы телефонной связи и устройства компьютерных сетей, а также обеспечения безопасности и наладки телекоммуникаций, можно с помощью прокладки структурированной кабельной системы (СКС). Она проектируется с учетом требований заказчика и после установки служит очень долгое время. После того, как рабочий проект утвержден заказчиком, можно начинать монтаж СКС. Делается он согласно рабочим чертежам, на которых точно отмечены маршруты, по которым производится прокладка кабелей, их тип, а также дополнительные устройства сети. Это могут быть распределители, разъемы, точки консолидации и другая коммуникационная аппаратура, без которой невозможен монтаж СКС.

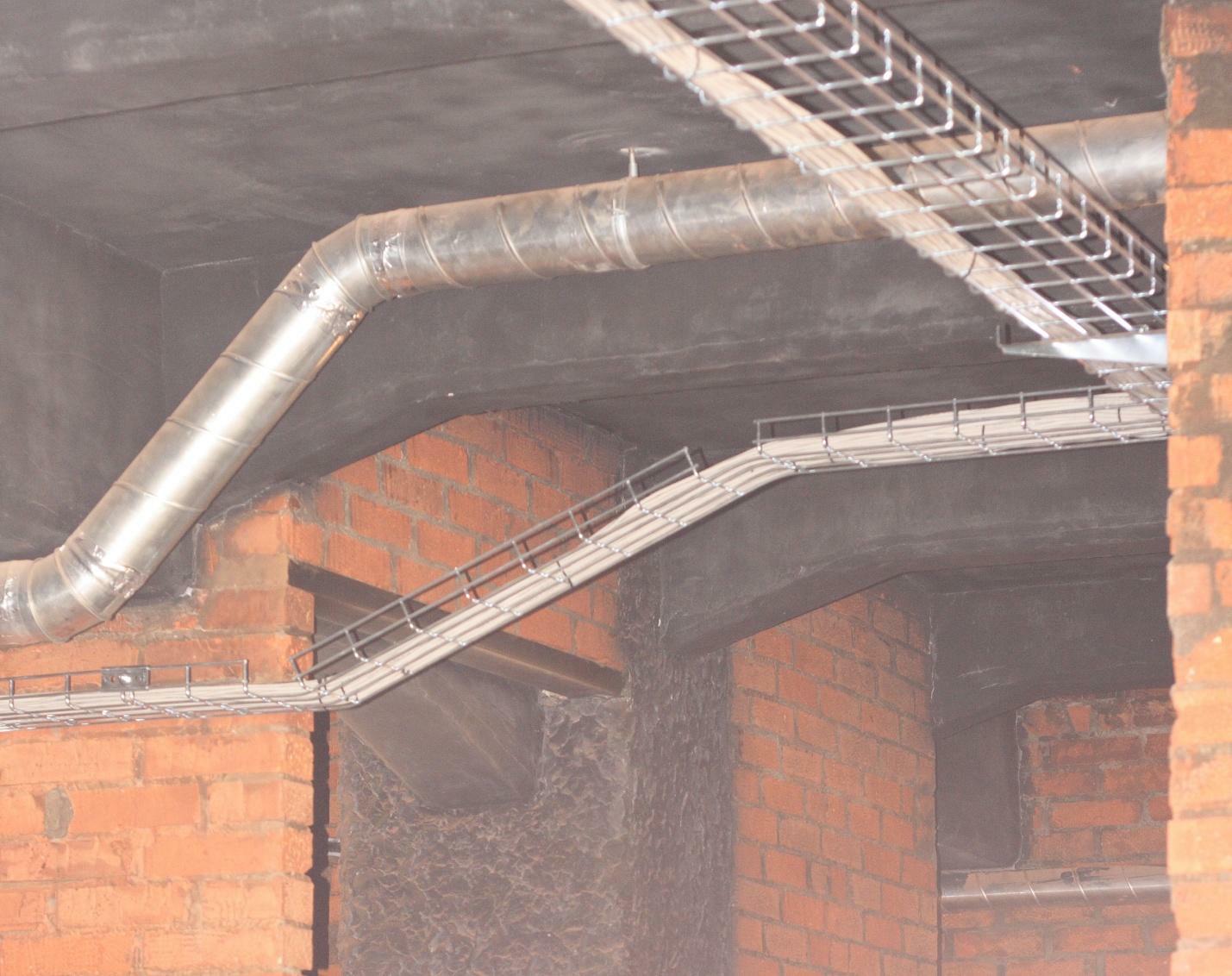

В том случае, когда монтаж СКС является частью работ по капитальному ремонту здания в целом, то все работы необходимо согласовывать со строительным подрядчиком, что внесет коррекцию в стоимость прокладки сети. После того, как рабочий проект утвержден заказчиком, можно начинать монтаж СКС. Делается он согласно рабочим чертежам, на которых точно отмечены маршруты, по которым производится прокладка кабелей, их тип, а также дополнительные устройства сети. Это могут быть распределители, разъемы, точки консолидации и другая коммуникационная аппаратура, без которой невозможен монтаж СКС.
В том случае, когда монтаж СКС является частью работ по капитальному ремонту здания в целом, то все работы необходимо согласовывать со строительным подрядчиком, что внесет коррекцию в стоимость прокладки сети.
Поскольку монтаж СКС это начальный этап по созданию локальной сети на всем объекте, то именно от ее нормального функционирования зависит работа всех остальных сетей на предприятии, включая телефонную связь, компьютерные и телесети. Коммуникации СКС являются магистралями систем контроля, пожарной и охранной сигнализации. Эта сеть является основой ЛВС, которая объединяет весь офис или предприятие в единое информационное поле. Установку сложной локальной сети можно производить после монтажа СКС.
Возможности монтажа СКС – основные принципы
Проектировка и последующий монтаж СКС должен отвечать принципам универсальности, избыточности, структурированности и надежности.
Универсализм структурированной кабельной системы выявляется в том, что это открытая структура. Проектирование и монтаж СКС делаются по общим принципам, которые позволяют развивать и модернизировать сеть, с использованием общепринятых стандартов и открытой архитектурой.

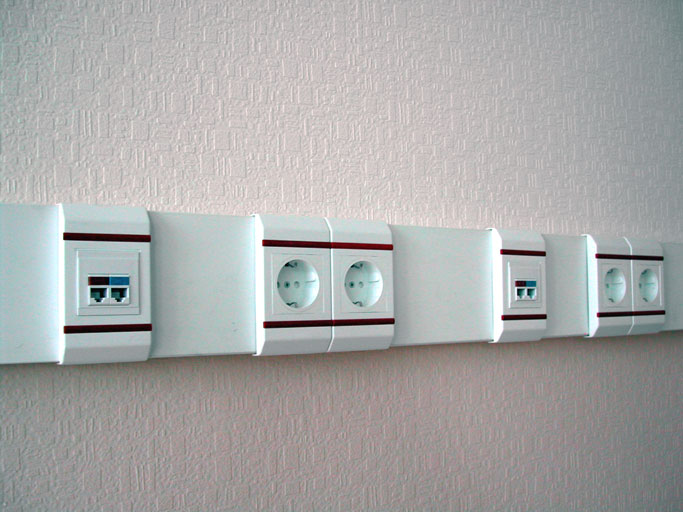

Избыточный принцип состоит в том, что срезу закладывается возможность дополнительных линий и точек сети. Очевидно, что монтаж СКС по такому принципу будет стоить несколько дороже, но это окупится при неизбежной модернизации сетей. Особенно хорошо это видно на крупных предприятиях и в больших городах, где инфраструктура стремительно развивается. Нужно учитывать, что количество точек доступа не определяется количеством ПК или рабочих мест, оно зависит от занимаемых площадей и конструкции здания в целом.
Структурирование СКС представляет собой интегрирование нескольких систем. Каждый из таких структурных элементов выполняет свойственные ему функции, обеспечивая нормальную работу системы в целом. Правильный монтаж СКС в любом большом городе, в том числе в Москве, учитывает систему работы каждого из этих элементов, для определения из взаимного влияния, которое может оказывать различное воздействие. Важно, чтобы монтаж ЛВС был гармонично встроен в общую систему СКС.
Надежность установки сети однозначно определяется длительностью ее работы. В идеальном варианте она сопоставима со сроком эксплуатации здания, где она смонтирована. Очевидно, что повышение надежности, как и избыточный монтаж СКС стоит дополнительных средств. Но качественные устройства, оправдывают свою стоимость за счет большего срока работы.
Очередность монтажа СКС на крупных объектах в Москве
Как правило, монтаж СКС на большом объекте крупного города, такого как Москва, состоит из нескольких последовательных этапов:
* обследование объекта, согласование возможностей исполнителя с требованиями, выдвигаемыми заказчиком, определение цены на установку СКС;
* если проводится тендер, подготовка предложений для участия в конкурсе;
* создание и утверждение проекта, по которому будет монтироваться структурированная кабельная система;
* непосредственный монтаж СКС, на объектах Москвы или Подмосковья;
* запуск, диагностика и тест установленных систем, которые могут представлять собой оптоволоконный или коаксиальный кабель, медный провод или витые пары;
* модернизация и расширение возможностей установленных ранее сетей с сохранением их функций;
* обслуживание и контроль состояния СКС, взятие гарантийных и послегарантийных обязательств.
Присылайте запрос на монтаж СКС, цены приятно удивят самого требовательного заказчика.
Просмотреть уже выполненные работы можно здесь.
Монтаж СКС. Цены.
Рассмотрим один из вариантов расчета монтажа СКС, цены на который формируются уже после предварительного осмотра объекта.
В этом проекте дополнительно использована специальная патч-панель, установленная в кроссовый шкаф, при помощи которой порт сети стандарта Ethernet превращается в телефонный или наоборот. Это позволит значительно расширить область применения сети на объекте.
Сеть СКС связывает 17 рабочих станций, каждая из которых располагает двумя розетками RJ-45 и тремя источниками с напряжением 220 В. Основной канал кабеля проходит по верхней части помещений по подвесному потолку, возле рабочей станции спускается до высоты 0,9 м над уровнем пола и идет к месту расположения розеток. RJ-45 могут быть использованы как для работы в локальной сети, так и для подключения телефонной линии. Конструкция крепления кабелей позволяет легко перемещать розетки на новое место, что позволяет без лишних затрат передвигать ПК и другую аппаратуру рабочих станций.
В стоимость включена не только установка СКС, но и доставка оборудования непосредственно на объект в Москве или Подмосковье, а также вся документация на кабельную сеть. Предварительный расчет стоимости с выездом специалиста на место – БЕСПЛАТНЫЙ.
| № |
Описание |
Кол-во |
Цена |
Сумма |
|
Материалы
и оборудование |
|
|
|
| 1 |
Hyperline
UTP4-C5E-SOLID-BL-305 Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24
AWG), одножильный (solid), синий (305 м) |
2 |
3113,55 |
6 227,10р. |
| 2 |
LEGRAND
10429 Кабель-канал 105x50 (цена за 1 метр) |
40 |
360,36 |
14 414,40р. |
| 3 |
LEGRAND
10582 Перегородка разделит. 50 мм (цена за 1 метр) |
40 |
102,96 |
4 118,40р. |
| 4 |
LEGRAND
10700 Заглушка 105x50 |
9 |
50,49 |
454,41р. |
| 5 |
LEGRAND
10696 Накладка на стык короба DPL 105х50 на защелках |
20 |
15,84 |
316,80р. |
| 6 |
LEGRAND
10605 Угол внутренний 105x50 |
1 |
254,76 |
254,76р. |
| 7 |
LEGRAND
10786 Угол плоский для 105x50 |
4 |
384,45 |
1 537,80р. |
| 8 |
Гофрированная
труба ǿ25 |
1 |
330,00 |
330,00р. |
| 9 |
Hyperline
KJ2-8P8C-C5e-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 5e, Dual
IDC(110&Krone type), белая |
34 |
28,71 |
976,14р. |
| 10 |
Hyperline
SIP2-2K-M45-45 Вставка 45x45 (аналог Mosaic) для 2х модулей формата Keystone
Jack |
17 |
30,36 |
516,12р. |
| 11 |
LEGRAND
10952 Суппорт Mosaic 2 мод., с рамкой, 65 мм |
17 |
54,78 |
931,26р. |
| 12 |
Hyperline
PP2-19-24-8P8C-C5e-110D Патч-панель 19", 24 портов RJ-45, категория 5e,
Dual IDC |
3 |
876,81 |
2 630,43р. |
| 13 |
Hyperline
PC-LPM-UTP-RJ45-RJ45-C5e-0.3M-GY Патч-корд UTP, Cat.5е, 0.3 м, серый |
34 |
31,02 |
1 054,68р. |
| 14 |
ZPAS
WZ-0750-S1-05-011 (SWJ-005-2) Шкаф настенный 19-дюймовый (19", 12U,
604x600х300, со стеклянной дверью в стальной раме |
1 |
8 085,00 |
8 085,00р. |
| 15 |
Nexans
NYM 3x2.5 Кабель силовой (инсталляционный) 300/500V |
100 |
44,22 |
4 422,00р. |
| 16 |
LEGRAND
10956 Суппорт Mosaic 6 мод., с рамкой, 65 мм |
17 |
151,14 |
2 569,38р. |
| 17 |
LEGRAND
77603 Модуль розетки 3х2К+3, 6М, немецкий стандарт (Schuko), проходной (в
короб), с защитными шторками, Mosaic |
17 |
469,92 |
7 988,64р. |
| 18 |
DKC
/ ДКС 53700 400C3 80Х80Х40, 6 выводов d.max = 20мм Коробка ответвительная с
кабельными вводами, цвет серый RAL 7035, IP 44 |
16 |
30,36 |
485,76р. |
| 19 |
Разьемы
Vago 3x2,5 |
51 |
10,89 |
555,39р. |
| 20 |
Schneider(Merlin
Gerin) A9K24116 Автоматические выключатели iK60 1П 16A |
4 |
139,26 |
557,04р. |
| 21 |
Расходные
материалы |
1 |
3300,00 |
3 300,00р. |
|
Итого по
материалам |
|
|
61725,51 рублей |
|
Монтажные работы |
|
|
|
| 1 |
Укладка кабеля
(UTP) жгутирование (м)(размотка бобины, маркировка, замеры длины, растяжка,
нарезка) |
560 |
33,00 |
18 480,00р. |
| 2 |
Укладка
кабеля (силовой) жгутирование (м)(размотка бобины, маркировка, замеры длины,
растяжка, нарезка) |
100 |
39,60 |
3 960,00р. |
| 3 |
Пробивка
отверстий в стенах |
2 |
297,00 |
594,00р. |
| 4 |
Монтаж
и подключение розетки (силовая) |
51 |
99,00 |
5 049,00р. |
| 5 |
Монтаж
и подключение розетки (RJ-45) |
34 |
132,00 |
4 488,00р. |
| 6 |
Маркировка
розеток и портов (1 розетка, 1 порт кросса, 1разьем) |
85 |
8,25 |
701,25р. |
| 7 |
Крепление
коробов (м) |
40 |
115,50 |
4 620,00р. |
| 8 |
Подключение
эл. автоматов |
4 |
396,00 |
1 584,00р. |
| 9 |
Разделка
патч-панели (1 порт) |
34 |
115,50 |
3 927,00р. |
| 10 |
Аттестация
соединений сети на 5 категорию (1 порт) |
17 |
214,50 |
3 646,50р. |
| 11 |
Сборка
и монтаж кроссового шкафа настенного |
1
|
3300,00 |
3 300,00р. |
| 12 |
Документирование
кабельной системы |
1 |
3300,00 |
3 300,00р. |
|
Итого по
монтажным работам |
|
|
53649,75 рублей |
|
Итого по проекту |
|
|
115375,26 рублей |
|
